一、目標

Arduino通過ESP8266連接貝殼物聯服務，實現遠程控制LED燈亮滅，并將結果反饋至控制界面。

二、硬件

• Arduino uno R3 （其他Arduino板也可以） ×1


• ESP8266-01 ×1（注：ESP8266-01需進行透傳設置，詳見：ESP8266-01透傳設置）

• 面包板 ×1

• 杜邦線（公對母） ×5

• 電阻10K ×2

• LED燈 ×1

• 面包板跳線 ×4

官方套件推薦：淘寶鏈接

三、接線

1、總覽

2、ESP8266-01

接線對照表：

3、LED燈

接線對照表：

四、代碼下載

本站所有公開代碼托管于GitHub,方便大家使用和共同參與完善，地址：https://github.com/bigiot

點擊上方鏈接，進入如下界面：

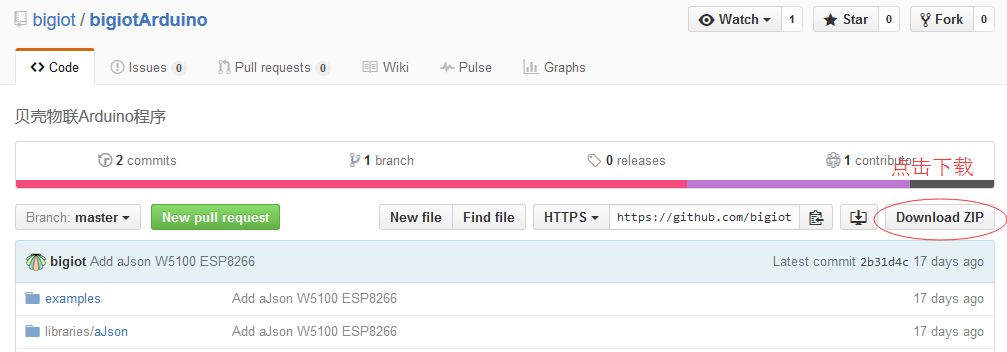

點擊bigiotArduino進入：

點擊Download ZIP下載。

五、代碼使用

下載代碼后解壓得到如下文件：

/
  examples/
  libraries/
  README.md
  ...

1、將libraries/aJson文件夾全部復制到Arduino IDE的庫文件夾內。

Windows系統通常位于： C:\Program Files (x86)\Arduino\libraries

Linux通常位于：/usr/share/arduino/libraries

2、用Arduino IDE打開

examples/ESP8266/AT/kaiguan/kaiguan.ino

修改其中的DEVICEID、APIKEY兩個參數，將代碼上傳至Arduino開發板。

注意：

• 上傳代碼時應斷開Arduino板TX、RX連接線，否則代碼無法上傳成功；

• 代碼上傳完成，斷電連接上TX、RX連接線，再通電啟動。

• 啟動后最好不要打開Arduino IDE 的串口監視器，串口監視是從Arduino板的串口獲取信息，此時板子的串口與ESP8266通訊，互相之間可能有影響，實在不行直接從電腦上拔掉，用其他電源。


如果覺得如此操作麻煩，可使用Arduino IDE自帶SoftwareSerial庫模擬出串口與ESP8266通訊，但經試驗此法數據傳送不太穩定（可能跟我的接線有關系，可自行測試一下-_-!）。

設備ID（DEVICEID）、設備密碼（APIKEY）在會員中心查看得到，如果你尚未注冊添加設備，請參考：

快速注冊并添加設備及接口

六、操作驗證

完成以上操作，即可是設備與貝殼物聯平臺連接，并進行控制。

登錄 -> 會員中心 -> 設備對話

即可看到在線設備。

發送命令：

在命令發送目標欄選擇設備名，在命令輸入框輸入

play

點擊發送，即可看到LED燈亮。

此時，命令回記錄欄會出現以下代碼：

看到以上命令顯示和LED燈亮說明你已大功告成。

嘗試輸入

stop

命令，查看命令記錄內容變化。

七、自我發現

1、試試設備遙控功能，在會員中心->設備遙控；

2、在公開設備中找到自己的設備進命令控制，和遙控；

3、完善你的設備信息和設備說明，讓更多人了解你的創意。

==========================================

如有疑問請到話題討論區進行討論。
